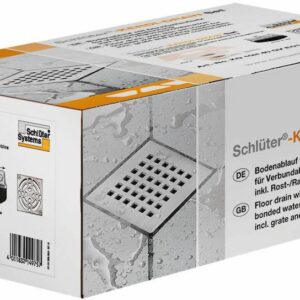

Kit d’evacuation Kerdi Drain horizontale H40 code KD10H40GVED1S

Kit d’évacuation – Schluter Kerdi-Drain H 40 sortie horizontale

Réf. Produit : KD10H40GVED1S

Schlüter-KERDI-DRAIN est un système d’évacuation de sol complet permettant de réaliser une liaison efficace avec l’étanchéité composite associée à des sols carrelés ou à des dalles.

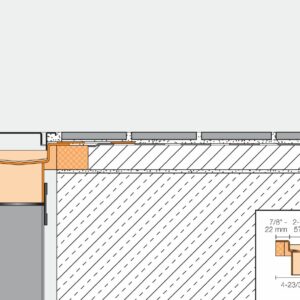

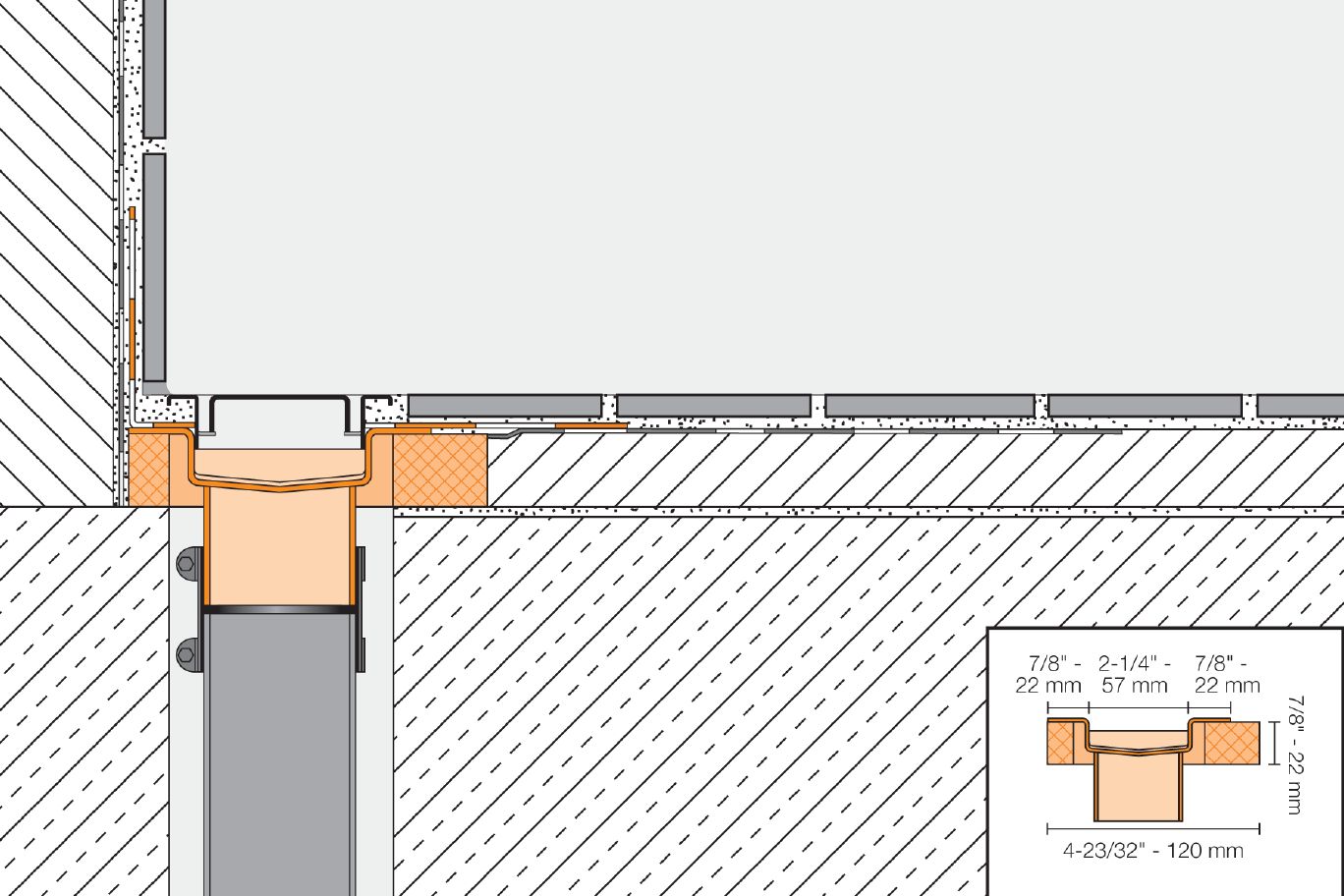

Sur la platine à perforations trapézoïdales, revêtue d’un non-tissé, vient se coller la collerette Schlüter-KERDI pour le raccordement à l’étanchéité ou au système de protection à l’eau sous carrelage.

Les systèmes Schlüter-KERDI-DRAIN sont de conception modulaire et permettent de combiner des kits grille/cadre avec différents kits d’évacuation verticale ou horizontale, avec ou sans siphon.

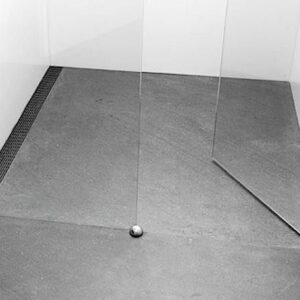

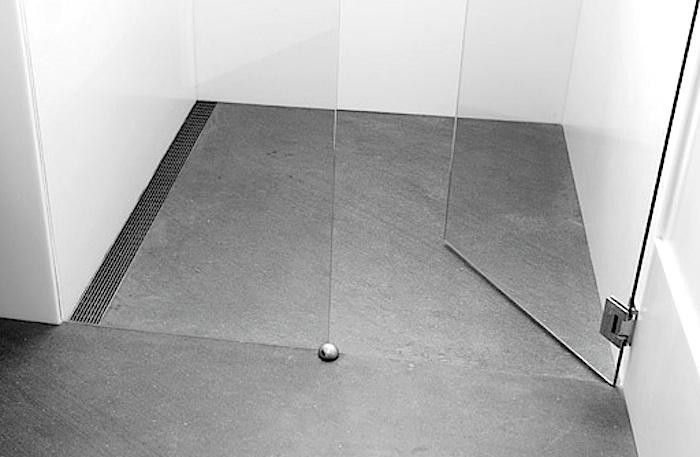

Schlüter-KERDI-DRAIN-BASE est un système d’évacuation de sol horizontale présentant une hauteur réduite qui convient pour le montage dans des douches à l’italienne traditionnelles ou réalisées avec le système Schlüter-KERDI-SHOWER.

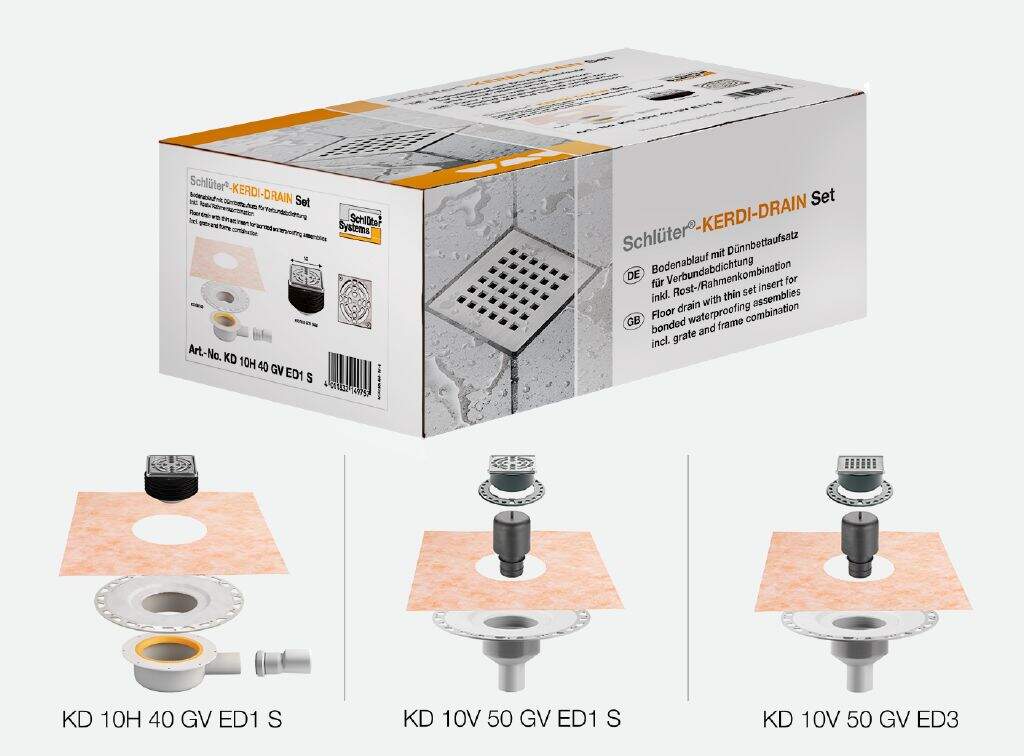

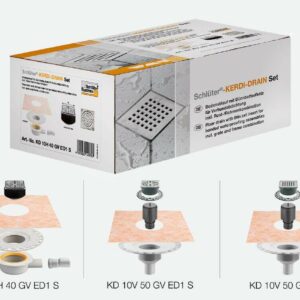

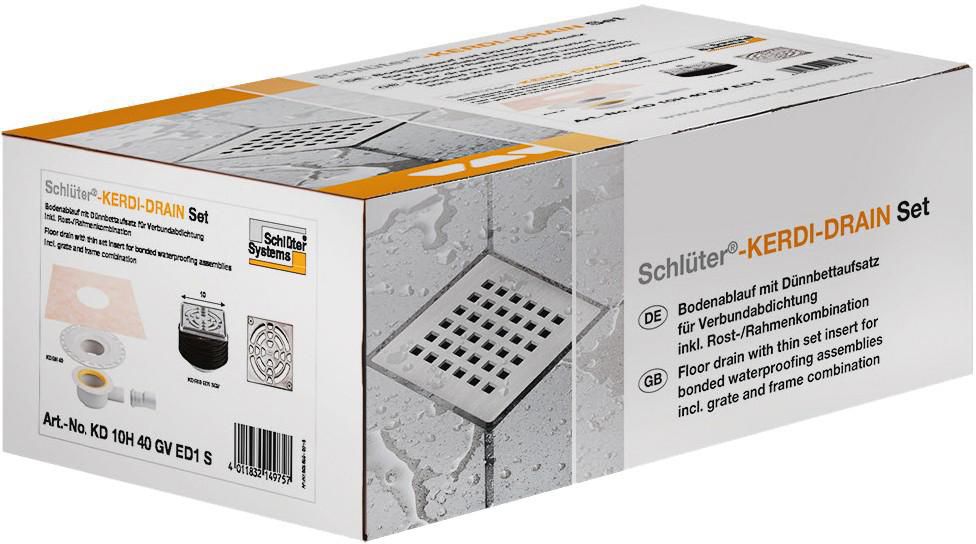

Composition de KD 10 H40 GV ED1 S :

• avaloir à platine avec évacuation horizontale Schlüter-KERDI-DRAIN-BASE DN 40/50 (débit 0,4 l/s), hauteur de structure min. : 75 (70) mm
• Combinaison grille/cadre avec grille design CLASSIC en acier inox. avec vis, 10 x 10 cm
• grille avec siphon et joint en accordéon
